ひと目でわかる装柱

装柱は、1本の電柱に腕金やがいし、変圧器、開閉器などの部品のうち何をどのように取り付けるかという、その組み合わせのことです。

図解の要点
1本の電柱を上から下へ、架空地線・高圧配電線・低圧配電線・通信線と、そのあいだやまわりの機器類、根元の部品の順に読む「装柱の読み方」を3つの手順で示した図。

安全メモ

装柱を読むのは、離れた安全な場所から見上げるだけでできます。電柱に登らない・触らない・足場ボルトに手をかけない・寄りかからない。見上げながら歩くと車道へ出てしまうことがあるので、立ち止まってから観察してください。設備の異常に気づいたときは、近くの電柱番号札を控えて電力会社へ連絡してください。

でんチュン(電柱に住むスズメ)が安全を呼びかけているイラスト
でんチュンの顔アイコン

でんチュンの解説

電柱を見上げると、横棒、白いつぶつぶ、灰色の箱、円い筒…いろいろなものが載っているよね。この「1本の柱に、何をどう取り付けるか」の組み合わせのことを、電気の仕事では装柱(そうちゅう)と呼ぶんだ。

専門の言葉だけれど、公開資料にもちゃんと出てくるんだ。関西電力送配電が公開している「伝送路設備共架工法基準」には、「引き通しにおける標準装柱」「引き留めにおける標準装柱」「機器類の施設における標準装柱」という3枚の図が載っている。どれも、電柱を借りて張る通信線の付け方の図だよ。電力サポート中国の「電柱共架利用の手引き」では、共架の申込みや竣工届に「装柱図」を添えることになっているよ。

読み方には順番があるよ。まずは①上から下へ。いちばん上に架空地線、その下に高圧の配電線と、それを支える腕金・がいし。さらに下に低圧の配電線と低圧引留がいし、そこから家へ向かう引込線。いちばん下のまとまりが通信線だよ。柱上開閉器や柱上変圧器、高圧カットアウト、避雷器は、そのあいだやまわりに付いているんだ。変圧器は、ふつうは低圧の線より下に付くけれど、上になる場合もあるよ。

つぎは②柱のまわりを一周。立つ場所を変えると、見えるものが変わるんだ。さっきの基準では、電力と通信の立ち上げは原則として同じ柱を避け、やむを得ず同じ柱に施設するときは「電柱を挟んで対向側に施設」するとされている(どちらもケーブルでしっかり付けるなら同じ側でもよい)。裏側にも何か付いている、と思って見るのがコツだよ。

最後は③根元。足場ボルト、自在バンド、電柱番号札、縞模様の電柱標識板、柱に沿って立つケーブルの立ち上がり管、地面へ下りる接地線。斜めのワイヤー(支線)や、寄りかかるもう1本の柱(支柱)もここで見えるね。

さっきの3枚の図の名前のとおり、線が通り過ぎる柱(引き通し)と引き留める柱(引き留め)では、同じ通信線でも付け方がちがうんだ。

1本の柱に何が何個付くかを一覧にした公開資料は、調べた範囲では見つからなかったよ。だからこの図鑑でも「この形ならこう」とは書かないでおくね。部品の名前と役割は、それぞれのページで確かめてみて。

装柱を読むのは、見上げるだけでできる遊びだよ。柱に登らない・触らない。夢中になって車道へ出ないようにね。でんチュンにとっては、にぎやかな装柱ほど止まり木が多いということ。どの柱が盛りだくさんか、さがしてみて。

電柱の部品と装柱を34秒の動画で見る(YouTube)(外部リンク・新しいタブで開きます)

図解

出典: 電柱図鑑オリジナル図解(公開情報をもとに作成)

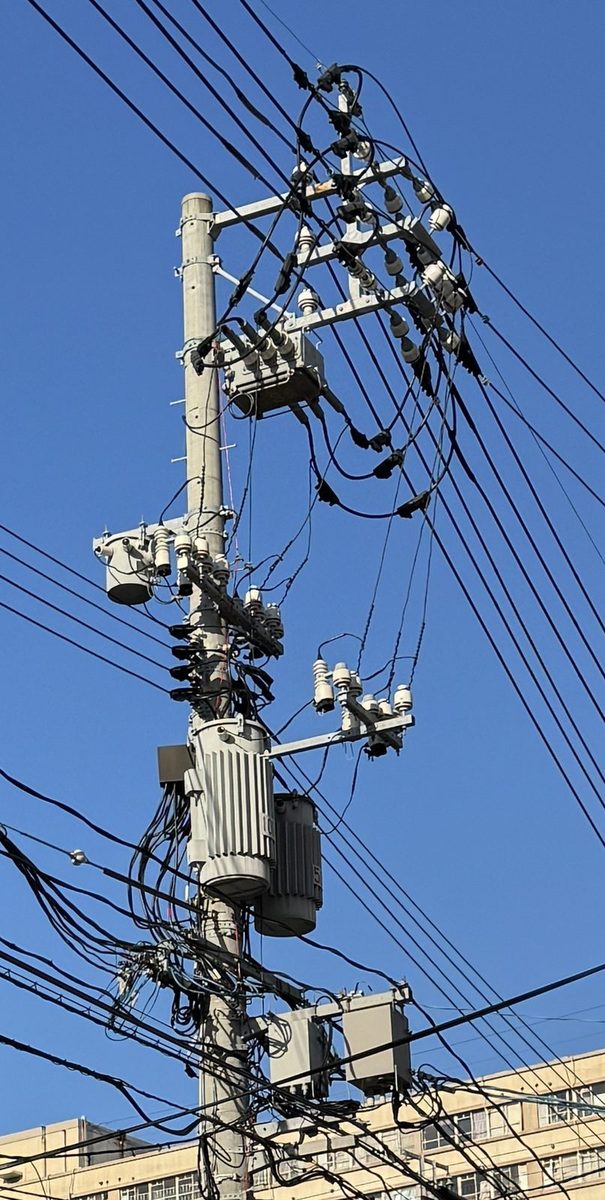

1本の柱に、箱型・円筒形・筒形の機器と、たくさんのがいしが積み重なっている。上から下へ順番に追いかけてみて出典: 当サイト撮影

実際のようす

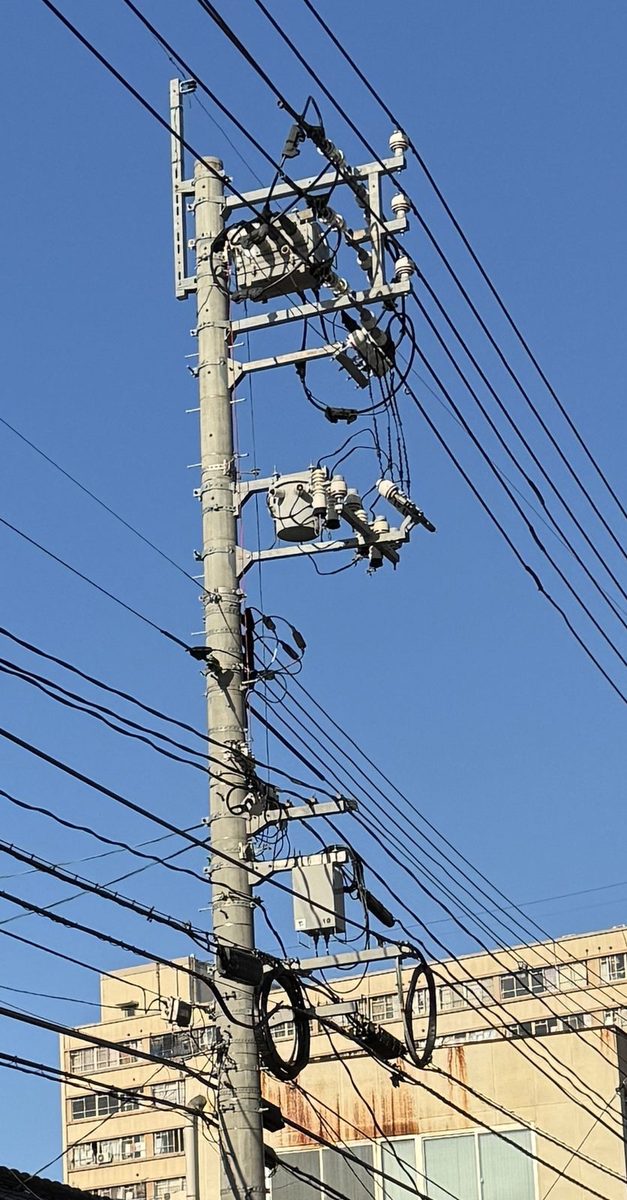

青空を背にした1本のコンクリート柱を見上げた写真。上から何段もの腕金が重なり、白いがいしがいくつも並ぶ。上のほうに灰色の箱型の機器、中ほどに白い筒形の部品が集まった金具、下のほうにも箱型の機器が取り付けられている。柱の下のほうでは通信のケーブルが大きな輪をつくってたるませてある
1本の柱に、腕金・がいし・箱型の機器・通信の線がぎっしり。これが装柱だよ。上から下へ、順番に目を下ろしていくと、どこに何が載っているかが見えてくるね(当サイト撮影)

見分けるヒント

  • 読む順番は①上から下へ ②柱のまわりを一周 ③根元。電気は高いところ、通信は低いところにまとまるのが手がかり
  • 電力会社の公開基準には「引き通しにおける標準装柱」「引き留めにおける標準装柱」「機器類の施設における標準装柱」という、電柱を借りて張る通信線の付け方の図がある(関西電力送配電)
  • 柱の裏側も見る。電力と通信の立ち上げを、やむを得ず同じ柱に施設するときは「電柱を挟んで対向側」とされている(どちらもケーブルでしっかり付けるなら同じ側も可・同上)
  • 何が何個付くかを一覧にした公開資料は、調べた範囲では見つからなかった。形から役割を決めつけないのが観察の約束

よくある質問

「装柱」ってどういう意味ですか?

1本の電柱に、腕金・がいし・変圧器・開閉器・引込線・通信線などをどう取り付けるか、その組み合わせのことだよ。電力会社が公開している基準にも、「引き通しにおける標準装柱」「引き留めにおける標準装柱」「機器類の施設における標準装柱」という、電柱を借りて張る通信線の付け方の図が載っているんだ(関西電力送配電)。共架の手続きでは「装柱図」を提出することにもなっているよ(電力サポート中国)。

1本の電柱には、どれくらいの部品が付いているの?

決まった数はないんだ。何が何個付くか、どの組み合わせが標準かを一覧にした公開資料は、調べた範囲では見つからなかったよ。ただ、線がまっすぐ通り過ぎる柱よりも、線を引き留める柱や機器が載る柱のほうが、がいしや金具がにぎやかになる傾向はあるね。数から役割を決めつけず、部品ごとのページで確かめてみて。

電柱についている部品の名前は?どこから見ればいいですか?

①上から下へ ②柱のまわりを一周 ③根元、の順番がおすすめだよ。上から下へは、架空地線 → 高圧配電線と腕金・がいし → 低圧配電線・引込線 → 通信線。柱上開閉器・柱上変圧器・高圧カットアウト・避雷器は、そのあいだやまわりに付いていて、変圧器は、ふつうは低圧の線より下だけれど、上になる場合もあるよ。一周するのは、裏側にも部品が付いているから。根元では足場ボルト・自在バンド・番号札・標識板・ケーブルの立ち上がり管・接地線・支線を見てね。離れた場所から見上げるだけで、触らないでね。
