ひと目でわかるケーブルの立ち上がり
ケーブルの立ち上がりは、地中の管路を通ってきた電線やケーブルを電柱の表面に沿って上へ立ち上げる部分で、地表近くは鋼管などで保護されるものです。
- どこにある?
- 電柱の中ほど〜足元
- 別名
- ケーブル立上り管
- 図解の要点
- 地中の管路から電柱の表面に沿って立ち上がる管が地表上2mまで鋼の管で包まれ、1.8m〜2mの位置で自在バンドにより柱へ支持されるようすを示した図。
安全メモ
立ち上がり管の中は、電気や通信のケーブルの通り道です。もたれない・登らない・自転車や荷物を立てかけない・ロープをくくり付けない。管が浮いている、カバーが割れている、根元が開いているのを見かけたときは、近くの電柱番号札を控えて電力会社へ連絡してください。


でんチュンの解説
電柱の根元から上へ、柱に沿って太い管が何本も立っているのを見たことはないかな。あれがケーブルの立ち上がり。地中を通ってきたケーブルが柱を上って空の電線につながる、地中と架空の乗りかえ口なんだ。
「立ち上がり」は、国の省令にも出てくる言葉だよ。道路法施行規則の第四条の四の二には、埋める深さの決まりの対象から外れるものとして「電線の立ち上がり部分」が挙げられている。
管にも名前があるよ。配電資材メーカーの公開カタログには、自在バンドの用途として「ケーブル立上り管及び変圧器直付金物等を取り付ける場合に使用します」と書かれている。ケーブル立上り管。あの太い管の呼び方だね。
どこまで管で包むかも公開されているんだ。関西電力送配電の「伝送路設備共架工法基準」には、立ち上げ通信線は地表上2mまでの部分を亜鉛メッキ鋼管等の鋼管で保護し、その鋼管は地表上1.8m〜2mの位置で自在バンドにより電柱へ堅ろうに支持する、と書かれている。同じ基準には、電柱の表面に密着して施設すること、足場ボルトから0.1m以上離すことも並んでいるよ。
管が何本も並んでいるのは、持ち主がちがうからかもしれないね。同じ基準では、電力系の立ち上げ電線と通信系の立ち上げ通信線は原則として同じ電柱を避け、やむを得ず同じ柱に施設するときは電柱を挟んで対向側に施設する、とされている。
本数の目安を書いた公開資料もあるよ。持ち主以外の事業者が電柱を借りて線を取り付けることを「共架」といって、上の関西電力送配電の基準も、その共架のための決まりなんだ。送配電会社の共架基準には、通信会社などが立上りの管を付けるときの決まりとして、電柱1本に並べられる立上り鋼管は、電柱の持ち主の会社の分も含めて原則3本まで、とする例がある。管も含めた柱のまわりの長さが160cmに届かないときは、160cm程度までなら新しく足せる、という例外つきだよ。見かけた本数だけで、決まりどおりかどうかを決めることはできないけどね。
無電柱化した通りの端でも、立ち上がりは主役だよ。千葉市の電線共同溝設計要領では、地中の電線と区間の外の既設の架空線を結ぶ管路を「連系管路」と呼び、「連系管路を立上げる場合は、電柱所有者の了解を得る」と書かれている。沖縄地区電線共同溝マニュアルの管種の表には、配管用炭素鋼鋼管は「電柱立上り箇所で使用」とあるよ。
管の中は、電気やケーブルの通り道だよ。もたれない・登らない・自転車を立てかけない。管が浮いている、カバーが割れているのを見つけたら、近くの電柱番号札を控えて電力会社へ連絡してね。
地面の下の道と、空の道。その乗りかえ口が、この太い管なんだ。でんチュンは空の道しか使わないけどね。
図解

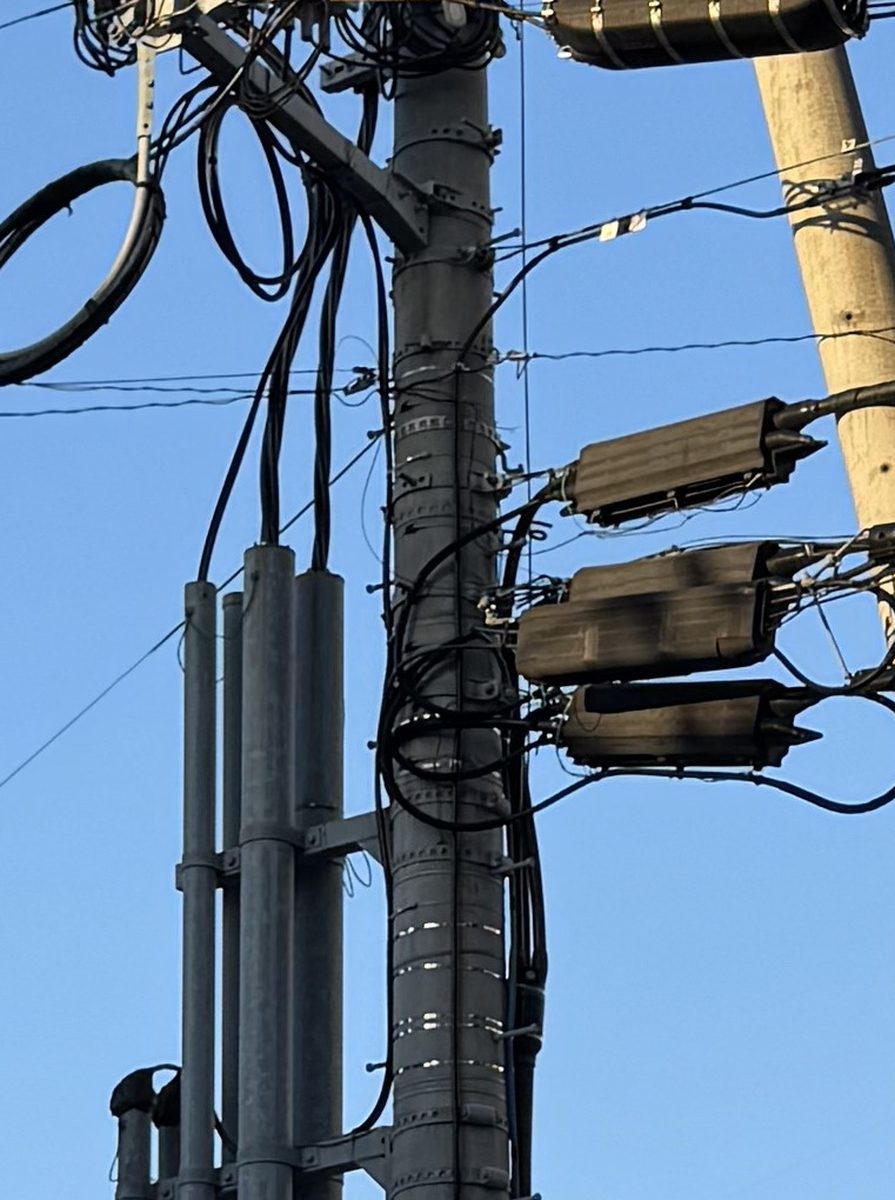

実際のようす

見分けるヒント
- 柱に沿って立つ太い管。地中のケーブルが柱を上って架空の線へつながる、地中と架空の乗りかえ口
- 電力会社の公開基準では、地表上2mまでを亜鉛メッキ鋼管等で保護し、鋼管は地表上1.8m〜2mの位置で自在バンドにより電柱へ堅ろうに支持するとされている(関西電力送配電)
- 電力の立ち上げと通信の立ち上げは原則べつの柱。やむを得ず同じ柱に施設するときは「電柱を挟んで対向側」(同上)
- 国の省令にも「電線の立ち上がり部分」という言葉が出てくる(道路法施行規則 第四条の四の二)
よくある質問
電柱の根元にある太い管は何ですか?
ケーブルの立ち上がり(ケーブル立上り管)だよ。地面の下を通ってきたケーブルが、この管の中を通って柱を上り、空の電線につながるんだ。配電資材メーカーの公開カタログにも、自在バンドの用途として「ケーブル立上り管…を取り付ける場合に使用します」と書かれているよ。
管が何本も並んでいるのはなぜ?
関西電力送配電の共架(ほかの事業者が電柱を借りて線を取り付けること)の基準では、電力系の立ち上げ電線と通信系の立ち上げ通信線は原則として同じ電柱を避け、やむを得ず同じ柱に施設するときは電柱を挟んで対向側に施設する、とされているよ。持ち主や役割がちがう線が、それぞれの管を使っているんだね。本数の目安では、送配電会社の共架基準に、電柱1本に並べられる立上り鋼管は電柱の持ち主の会社の分も含めて原則3本まで(管も含めた柱のまわりが160cmに届かなければ、160cm程度まで足せる例外つき)とする例があるよ。本数から中身を当てることはできないから、決めつけないでね。
管はどこまで付いているの?
関西電力送配電の基準では、立ち上げ通信線は地表上2mまでの部分を亜鉛メッキ鋼管等の鋼管で保護し、その鋼管は地表上1.8m〜2mの位置で自在バンドにより電柱へ堅ろうに支持する、とされているよ。手が届く高さを鋼の管で守る、という考え方だね。そこから上はケーブルが柱の表面に密着して上っていくんだ。
