変圧器入門

柱上変圧器

ちゅうじょうへんあつき

最終更新

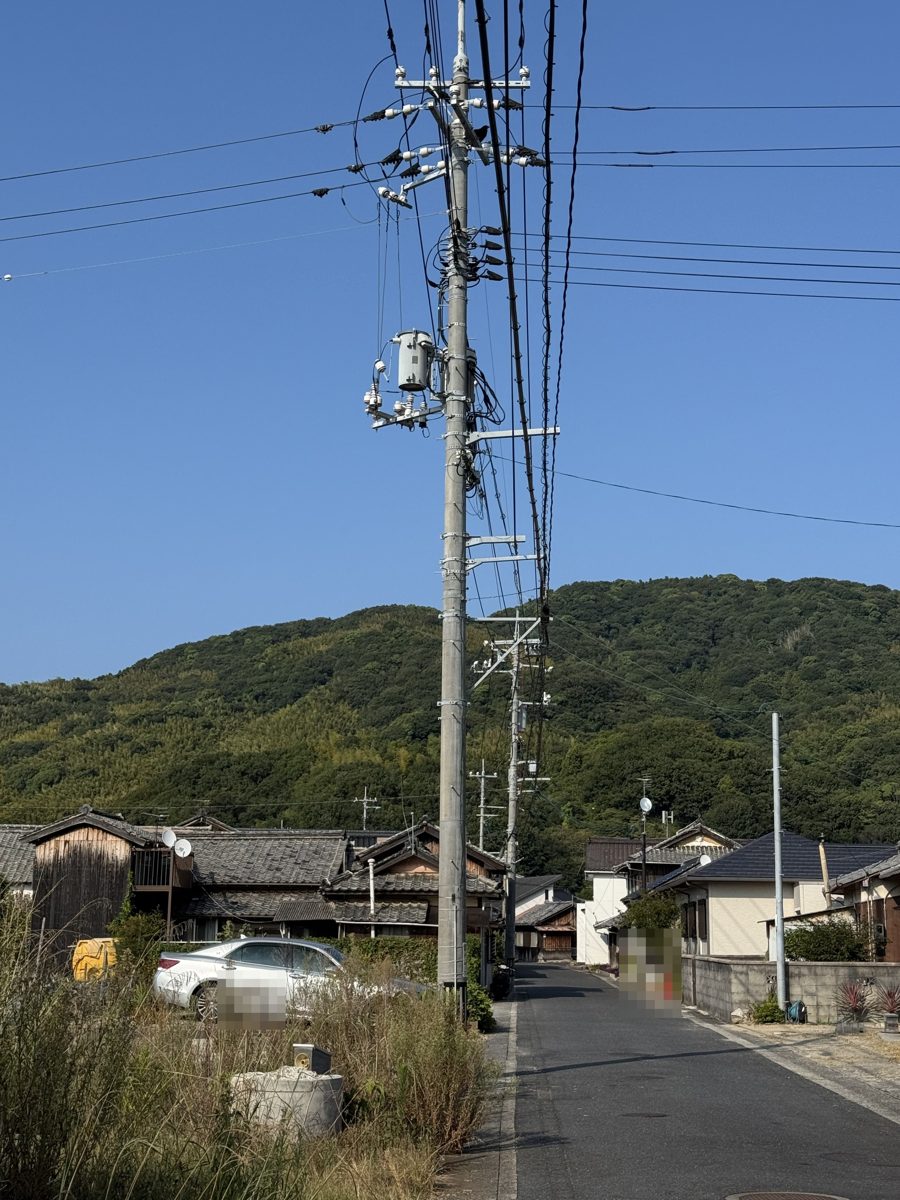

ひと目でわかる柱上変圧器

柱上変圧器は、電柱の上に取り付けられ、配電線を通ってきた6,600Vの電気を100Vまたは200Vに変圧し、引込線から各家庭へ送る変圧器です。

どこにある?
電柱の上のほう(電線の高さ)
別名
トランス・柱上(ポール)トランス
図解の要点
6,600Vの高圧配電線の電気が柱上変圧器で100V・200Vに下がり、低圧配電線と引込線を通って家に届く流れを左から右へ示した図。
でんチュンの顔アイコン

でんチュンの解説

電柱の上のほうにある、灰色の丸い缶みたいな設備。これが柱上変圧器、みんなが「トランス」と呼ぶやつだよ。電柱を通る配電線の電気は6,600ボルトもあって、そのままだと家の機器には強すぎる。柱上変圧器は、これを家庭やお店で使える100ボルト・200ボルトまで下げてくれる係なんだ。住宅街の電柱でいちばん目立つ大きな機器で、でんチュンもよく上から眺めてるよ。「電柱の上にある箱みたいなもの、あれ何だろう?」と思ったことがあったら、その正体はたいていこの柱上変圧器なんだ。よく見ると、付いている柱と付いていない柱があるよね。変圧器で100・200ボルトに下げられた電気は、低い電圧の電線と引込線で近くの家々へ分けて届けられるから、すべての柱に付いているわけではないんだ。だから住宅街を歩きながら「次のトランスはどの柱かな?」と探すのが、でんチュンおすすめの観察ポイントだよ。見つけたら、そこから家々へ伸びる細い引込線もたどってみて。電気事業連合会の公開ページによると、発電所を出た電気は変電所で少しずつ電圧を下げながら旅をしてきて、最後のひと下げを受け持つのがこの柱上変圧器なんだって。6,600ボルトの電気がここで100・200ボルトになり、引込線で家に届く——電気の旅のゴール直前の、大事な中継地点というわけだね。まわりに付いているカットアウトや避雷器などの小さな機器たちも、この図鑑で紹介しているから、トランスを見つけたらセットで観察してみてね。

図解

出典: 電柱図鑑オリジナル図解(公開情報をもとに作成)

3D で見る

模型の大きさ・形は造形用のイメージです(規格の寸法ではありません)。特定の会社の色・番号・社名は付けていません。

この模型は、縦にひだの入った円筒形・ふたのすぐ下の側面(肩)の左右に出る高圧側のブッシング 2 本・側面の下のほうに出る低圧側のブッシング 3 本・上下 2 か所の取り付け金具の一例です。ブッシングの向きと並び、金具の形、大きさは造形用です。容量の数字や社名・番号は付けていません。

ほかの部品も 3D で見る:腕金 ピンがいし 高圧カットアウト 足場ボルト

実際のようす

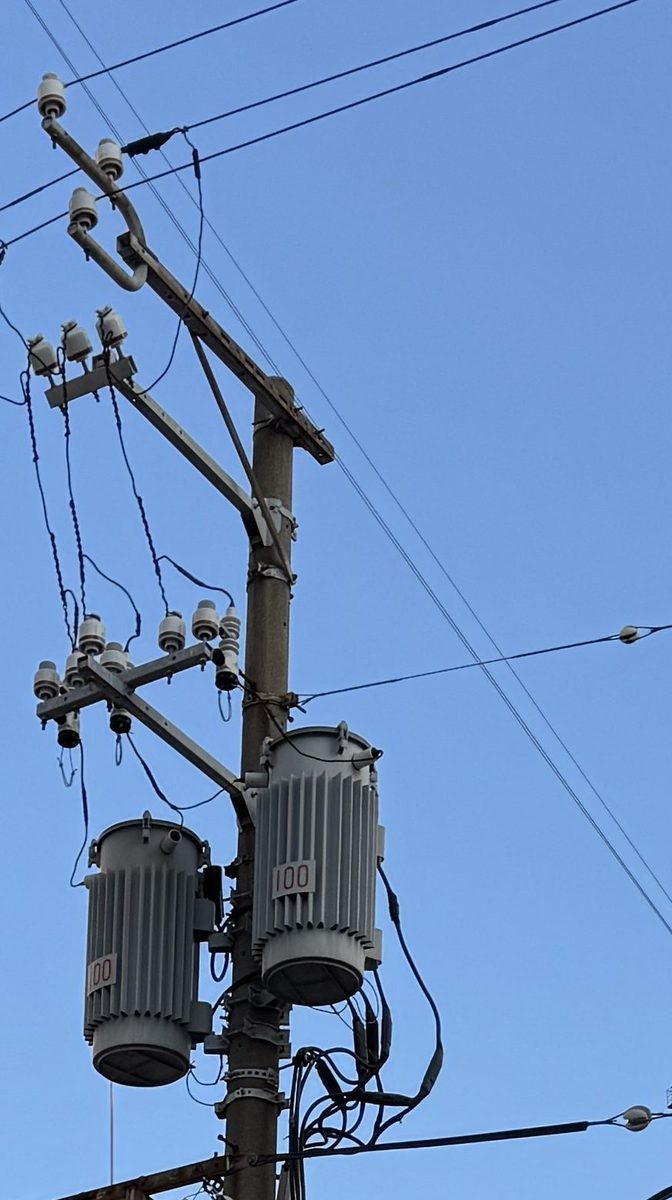

1本の電柱に柱上変圧器が2台ならんで取り付けられている写真。どちらも縦にひだの入った灰色の円筒形で、側面に赤い数字が書かれている。上の腕金にはがいしが並び、引き下げ線が変圧器へつながっている
1本の柱に柱上変圧器が2台。縦にひだの入った円筒形という見た目と、上の腕金から変圧器へ下りてくる線のつながりが分かりやすいカットだよ(当サイト撮影)

見分けるヒント

  • 灰色〜銀色の円筒形で、電柱の上部にぶら下がっている
  • 住宅街の電柱でいちばん大きくて目立つ機器
  • ここから家々へ細い電線(引込線)が伸びていることが多い

よくある質問

電柱の上にある箱みたいなものは何?

灰色の丸い缶みたいな形なら、たいてい柱上変圧器(トランス)だよ。配電線の6,600ボルトの電気を、家庭で使える100・200ボルトに下げる機器なんだ。四角い箱型の機器は、柱上開閉器など別の仲間のこともあるよ。

電柱ごとに付いていないのはなぜ?

変圧器で下げた電気を、低圧配電線と引込線で近くの家々へ分けて届けるしくみだから、すべての電柱に変圧器があるわけじゃないんだ。

変圧器が付いていない電柱の家には、どうやって電気が届くの?

近くの柱の変圧器で100・200ボルトに下げられた電気が、低圧配電線と引込線を通って届くんだ。どの家も、どこかのトランスのお世話になっているんだよ。

近くで「ブーン」という音がするけど大丈夫?

変圧器はわずかにうなり音を出すことがあるよ。ただ、いつもと違う大きな音や焦げた匂い・破損が見えたら、近づかず電力会社へ連絡してね。
