自在バンド

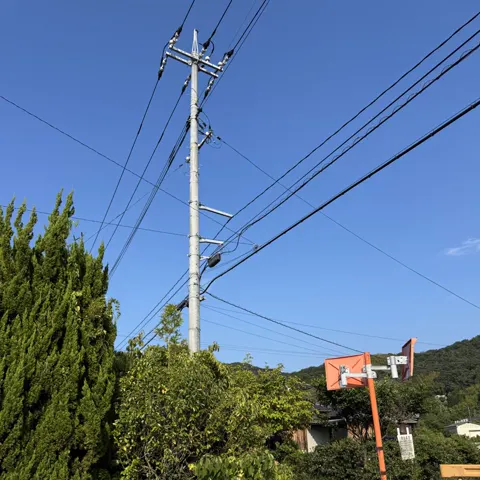

電柱を見上げると、柱をぐるりと1周する金属の帯と、そこからはみ出したボルトが目に入るよ。これが自在バンド。鉄筋コンクリートの柱には釘が打てないから、抱きしめるように締めつけて機器を留めているんだ。メーカーの公開カタログでは「配電線路の支持物にバンド式足場金具、ケーブル立上り管及び変圧器直付金物等を取り付ける場合に使用します」と説明されているよ。

付いている場所は1か所じゃないんだ。上のほうでは腕金や変圧器を、下のほうでは番号札やケーブルの立上り管を留めている。1本の柱に何本も巻かれていることが多いよ。

「自在」と呼ばれるだけあって、1種類で対応できる柱の太さには幅があるよ。メーカーの公開カタログでは、小が適用径140〜200mm、中が190〜260mm、大が250〜320mmと3段階で並んでいる。電柱はてっぺんと根元で太さがちがうから、付ける高さに合わせて径を選ぶんだね。用途で呼び分ける製品もあって、同じカタログには「1号D自在バンド」は支線の取り付けやつり線の吊架・引留に、「2号E自在バンド」は太い支線やつり線の引留に使う、と用途が書き分けられているよ。なお「自在」という名前の由来を説明した公開資料は見つけられなかったから、ここでは適用径に幅があるという事実だけにしておくね。

電力会社が公開している共架の基準にも、自在バンドは出てくるんだ。関西電力送配電の基準では、立ち上げ通信線を保護する鋼管を地表上1.8m〜2mの位置で自在バンドにより電柱へ堅ろうに支持する、と書かれている。東京電力パワーグリッドの基準では、接地線とその保護管を2m以下の間隔でステンレス製自在バンド等により電柱および腕金へ堅牢に支持する、とされているよ。あとから柱を借りる会社も、同じバンドで留めるというわけだね。

自在バンドは、決まった力で締めつけて機器を支えるための部品。緩んだり回ったりしないように設計されているから、物を掛けたりぶら下げたりしないでね。

でんチュンから見ると、自在バンドは柱のベルト。何本も締まっているのは、それだけ荷物を背負っているということだね。
