腕金

うでがね

最終更新

ひと目でわかる腕金

腕金は、電柱の上のほうに横向きに取り付けられ、配電線の電線を支えたり機器を取り付けたりするのに使う金属の部品です。

どこにある?
電柱の上のほう(電線の高さ)
別名
アーム・配電用アーム
図解の要点
電柱の上部から横に伸びる腕金の上にがいしが立ち、その先で電線を支える役割分担を示したクローズアップ図。
でんチュンの顔アイコン

でんチュンの解説

電柱の上のほうで、横にすっと伸びている金属の棒。あれが腕金だよ。上にがいしを取り付けて、電線を柱から離しながら支える“電柱の腕”なんだ。メーカーの公開資料では配電用アームとも呼ばれているよ。

腕金は1本とはかぎらないんだ。1段だけの柱もあれば、上下に2段、3段と重なっている柱もある。向きもいろいろで、道路に対してまっすぐ伸びているもの、斜めに振られているもの、柱の両側へ抱くように付いているものがある。電線が曲がる角の柱では、引っぱられる向きに合わせて腕金の向きも変わるよ。段数と向きは、その柱が何をしているかのヒントなんだ。

メーカーの公開カタログを見ると、腕金にもちゃんと呼び名が付いているよ。カワソーテクセルの架線金物のページには、22kV/33kV用軽量腕金のほか、家の側で引込線を取り付けるための直一線腕金・直二線腕金・直三線腕金・L型腕金・R型腕金・300腕金・600腕金といった製品名が並んでいる。名前の付け方を説明した公開資料は見つけられなかったから、ここでは「呼び名がこれだけ細かく分かれている」という事実だけにしておくね。

腕金を下から斜めに支える部品もあるんだ。同じカタログには、アームタイ・アームタイバンド12/16・アームタイレスバンド・ノーアームタイバンド(単・抱)・引込線腕金用アームタイレスバンド・22kV/33kV用パイプアームタイといった製品名が並んでいる。このうち「アームタイレス」「ノーアームタイ」の付くバンドは、斜めの棒なしで腕金を柱に取り付けるためのものなんだ。腕金の下に斜めの棒があるかどうかは、柱ごとに見比べられるポイントだよ。

ところで腕金は、どうやって柱にくっついているんだろう。答えのひとつがバンド。鉄筋コンクリートの柱には釘が打てないから、帯で抱きしめるように締めて留めているんだ。メーカーの公開カタログでは、自在バンドは「配電線路の支持物にバンド式足場金具、ケーブル立上り管及び変圧器直付金物(ただし下部取付金具)等を取り付ける場合に使用します」と説明されているよ。腕金そのものを柱に取り付けるバンドは、上で紹介したカタログに「腕金用」として別に並んでいるんだ。

腕金のほうも、ほかの設備を留める土台になるんだ。東京電力パワーグリッドが公開している共架の技術基準には、接地線とその保護管を「2m以下の間隔でステンレス製自在バンド等により電柱および腕金へ堅牢に支持する」という一節がある。柱と腕金が並べて書かれているのは、どちらも留める先になるから、というわけだね。

電線の本数や引っぱられる向きに合わせて、付き方や本数は柱ごとにいろいろ。見比べると電柱の個性が見えてくるんだ。でんチュンのお気に入りの止まり木ポイントでもあるよ。

図解

出典: 電柱図鑑オリジナル図解(公開情報をもとに作成)

3D で見る

模型の大きさ・形は造形用のイメージです(規格の寸法ではありません)。特定の会社の色・番号・社名は付けていません。

この模型は、腕金 1 本・左右 2 本のアームタイ・自在バンド・ピンがいし 3 個の一例です。長さ・太さ・本数・向きは造形用で、規格の寸法ではありません。

ほかの部品も 3D で見る:ピンがいし 柱上変圧器 高圧カットアウト 足場ボルト

実際のようす

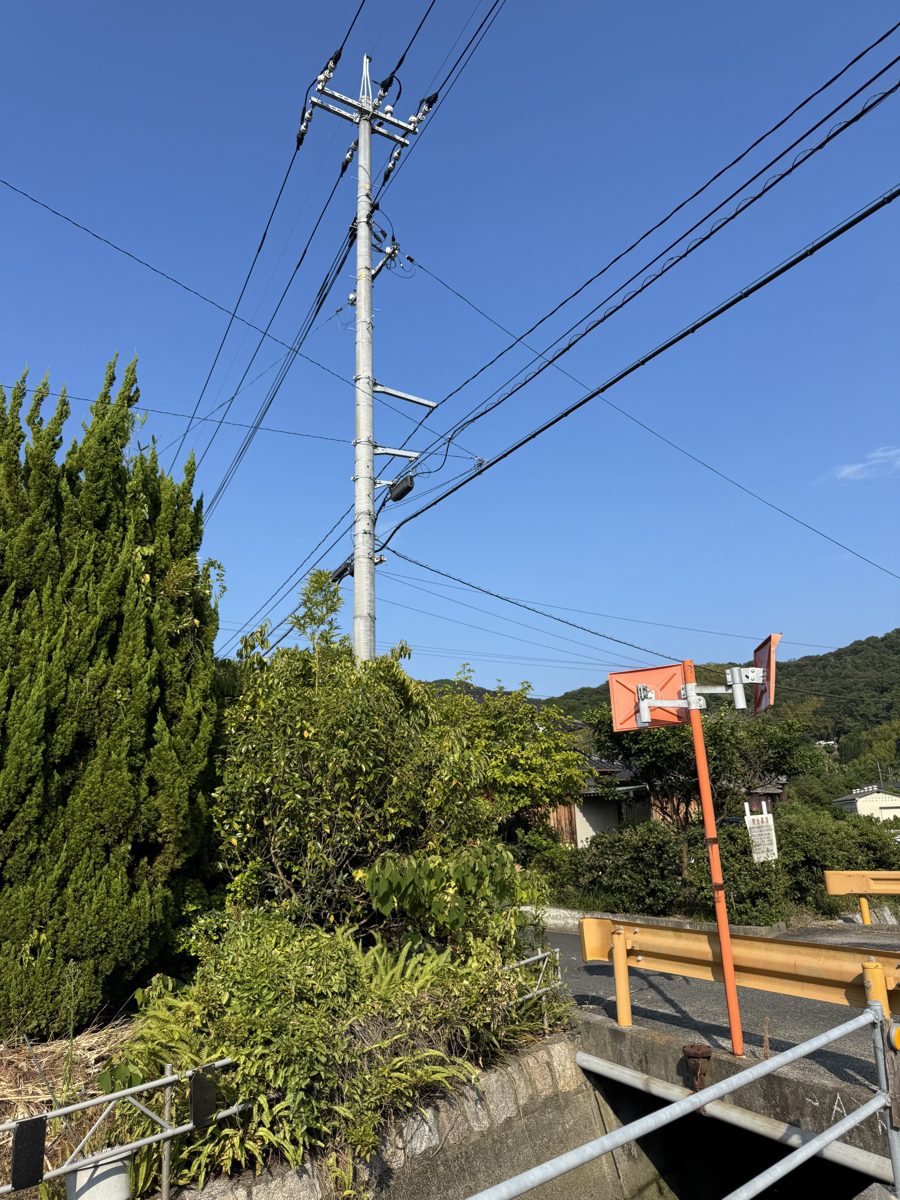

腕金が2段付いた電柱を見上げた写真。それぞれの腕金の上にがいしが並んで電線を支え、低い位置には通信線も通っている
腕金が2段付いた柱を見上げたところ。段ごとにがいしと電線の組み合わせが見える。付き方や本数は柱ごとにいろいろ(当サイト撮影)

見分けるヒント

  • 電柱の上部から横に伸びる、まっすぐな金属の棒として見える
  • 上にがいしが取り付けられ、電線が支えられている
  • 電線の本数や向きによって、付き方や本数が柱ごとに違う
  • 1段だけの柱も、上下に2段・3段と重なる柱もある
  • 柱へは「腕金用」のバンドで留める方法がある。共架の技術基準にも「電柱および腕金へ」という書き方が出てくる

よくある質問

電柱の上にある横棒は何のためにあるの?

電線を柱から離しつつ、決まった間隔で支えるための腕なんだ。腕金の上にがいしが付いて、その先で電線を受け持つ、という組み合わせで働いているよ。

がいしと腕金はどう違うの?

腕金は電線を支える金属の台で、がいしは電気を柱側へ逃がさないための絶縁部品だよ。腕金の上にがいし、がいしの先に電線、という役割分担なんだ。

腕金の付き方が電柱ごとに違うのはなぜ?

支える電線の本数や、電線が引っぱられる向き、道路との位置関係が柱ごとに違うからだよ。だから同じ形の電柱は意外と少ないんだ。

腕金は何段まで付くの?

段数の上限を示した公開資料は見つけられなかったから、この図鑑では数字を書かないでおくね。街で見かけるのは1段の柱と2段の柱が多くて、機器や線が増えるほど段が重なっていく、というくらいに眺めてみて。

腕金はどうやって電柱に留まっているの?

バンドという帯状の金具で、柱を抱きしめるように締めて留める方法があるよ。鉄筋コンクリートの柱には釘が打てないから、こうした締めつけ方式なんだ。メーカーの公開カタログには、腕金(配電用アーム)を電柱に取り付ける「腕金用」のバンドが載っているよ。
