支柱

しちゅう

最終更新

ひと目でわかる支柱

支柱は、電線の張力で電柱がたおれるのを防ぐために、もう1本の柱で電柱を斜めに支える設備です。

どこにある?
電柱の中ほど〜足元
図解の要点
支線・支柱・水平支線の3つの支え方を並べ、どれも電線に引っぱられる柱がたおれないように支えるもので、場所に合わせて支え方を変えていることを示した比較図。

安全メモ

支柱も電柱を支える大事な設備です。登ったり、寄りかかったり、物をくくり付けたりしないでください。

でんチュン(電柱に住むスズメ)が安全を呼びかけているイラスト
でんチュンの顔アイコン

でんチュンの解説

電柱にもう1本の柱が斜めに寄りかかっている——そんな光景を見たことないかな。あれが支柱だよ。NTT東日本の資料では、支線・支柱は電柱がケーブルの張力によって倒れるのを防ぐための設備で、支線は「ケーブルと反対方向に引っ張る形で設置するワイヤー」、支柱は「電柱を斜めに支えている柱」と説明されているんだ。関西電力送配電も、支線・支柱を、電柱にかかる力のバランスを取り、電柱がたおれないようにするための設備と紹介しているよ。

支線と支柱は、同じ役目を受け持てる仲間なんだ。国の「電気設備の技術基準の解釈」第61条には、架空電線路の支持物に施設する支線は、これと同等以上の効力のある支柱で代えることができる、と書かれている。ワイヤーで地面と引っぱり合うか、柱で斜めに突っ張るか——支え方はちがっても、柱がたおれないように力のバランスを取るという目的は同じなんだね。

道路沿いの支柱には、決まりごともあるよ。ある市の道路占用許可基準では、電柱などの支線や支柱には黄色の反射板を取り付けること、支線や支柱は道路と平行に取り付けることが決められているんだ。

持ち主を見分ける目安もある。NTT東日本の資料では、東北6県以外のNTT東日本のエリアで、支える電柱に支柱を取り付けている高さが約5mならNTT東日本、約10mなら電力各社が持ち主という目安が紹介されている。ただし10m以外の場合もあり、現地の状況によって異なる場合もあるとされているよ。

地面とつなぐ支線や支柱のほかに、電柱と電柱をワイヤーでつなぐ「水平支線」という仲間もいるよ。関西電力送配電の案内では、電柱と地面をつなぐ「地支線」や「支柱」のほか、電柱と電柱をつなぐ「水平支線」があると紹介されているんだ。支線・支柱・水平支線——場所に合わせて支え方を変えているなんて、電柱もなかなかの工夫家だよね。でんチュンは斜めの支柱、すべり台みたいでちょっと好き。

支柱を17秒の動画で見る(YouTube)(外部リンク・新しいタブで開きます)

図解

出典: 電柱図鑑オリジナル図解(公開情報をもとに作成)

実際のようす

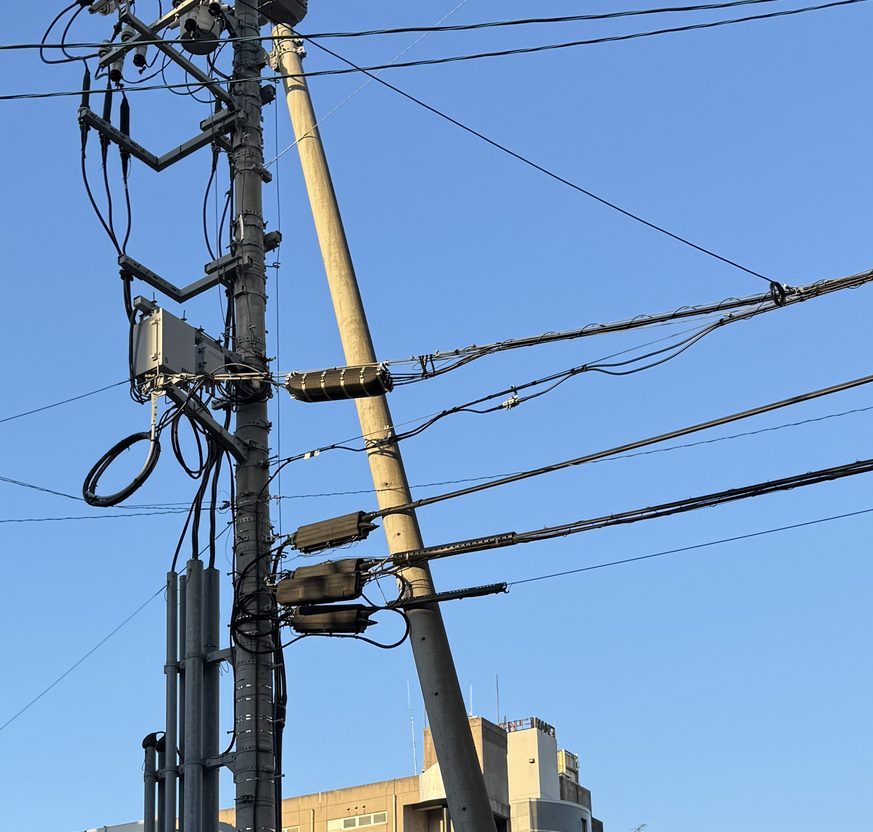

電柱にもう1本の柱が斜めに寄りかかっている支柱の写真。手前の柱には腕金や機器が付き、柱に沿って太い管が何本も立ち上がっている。斜めの柱は上のほうで電柱に固定されている
電柱に斜めに寄りかかる、もう1本の柱が支柱だよ。ワイヤーの支線とちがって、柱そのもので突っぱって支えているのが見えるね(当サイト撮影)

見分けるヒント

  • 電柱に斜めに寄りかかる、もう1本の柱として見える
  • 役目は支線と同じで、電線やケーブルに引っぱられる柱がたおれないように支える
  • 国の技術基準の解釈では、支線は同等以上の効力のある支柱で代えることができる
  • 電柱同士をワイヤーでつなぐ「水平支線」という仲間もある

よくある質問

電柱に斜めの柱がくっついているのは何?

支柱だよ。電線やケーブルに引っぱられる電柱がたおれないように、柱そのもので斜めに支えている設備なんだ。NTT東日本の資料では「電柱を斜めに支えている柱」と紹介されているよ。

支線と支柱はどう違うの?

どちらも電柱がたおれないように力のバランスを取る仲間だよ。ワイヤーで引っぱり返すのが支線、柱で斜めに突っ張って支えるのが支柱。国の「電気設備の技術基準の解釈」第61条には、支線は同等以上の効力のある支柱で代えることができると書かれているんだ。

水平支線って何?

電柱と電柱をつなぐワイヤーのことだよ。関西電力送配電の案内では、電柱と地面をつなぐ地支線や支柱のほかに、電柱と電柱をつなぐ水平支線があると紹介されているんだ。

支柱は誰が持っているの?

電力会社のこともNTTのこともあるよ。NTT東日本の資料では、東北6県以外のNTT東日本のエリアで、支柱を取り付けている高さが約5mならNTT東日本、約10mなら電力各社という目安が紹介されている。10m以外の場合や現地の状況で異なる場合もあるので、気になるときは電柱番号札を手がかりに持ち主の会社に問い合わせてね。
